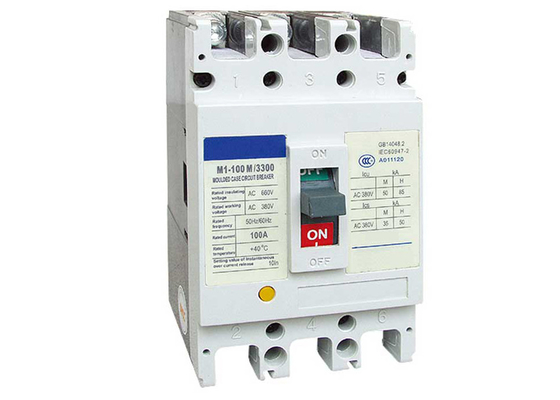

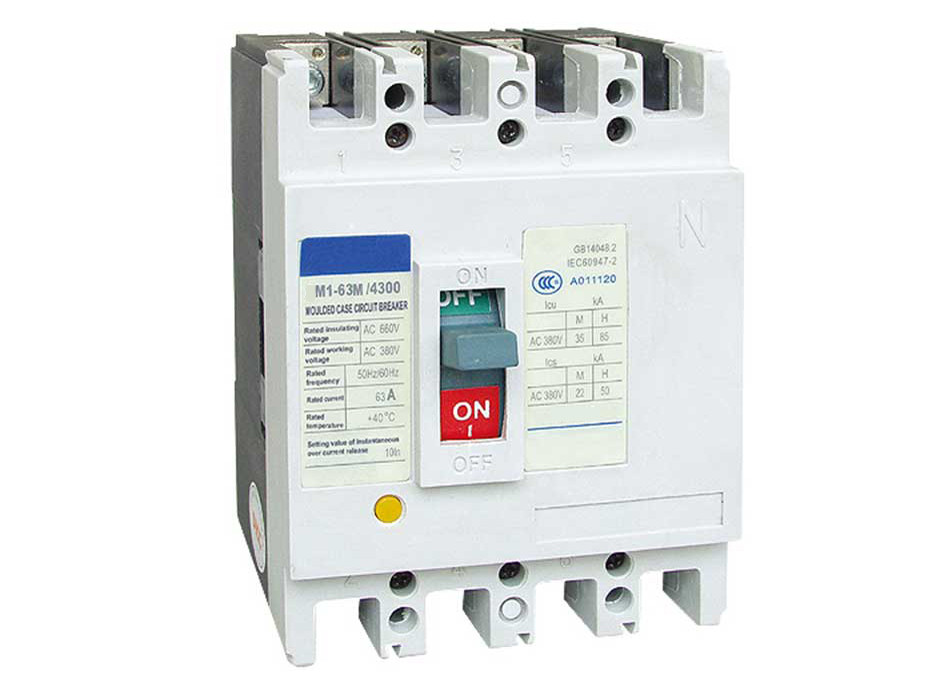

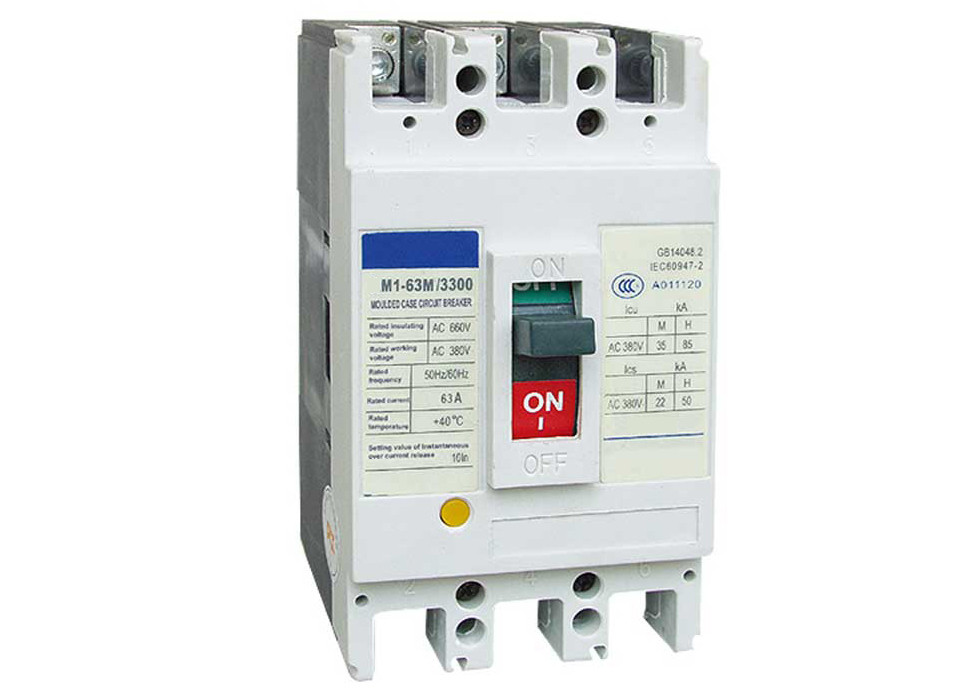

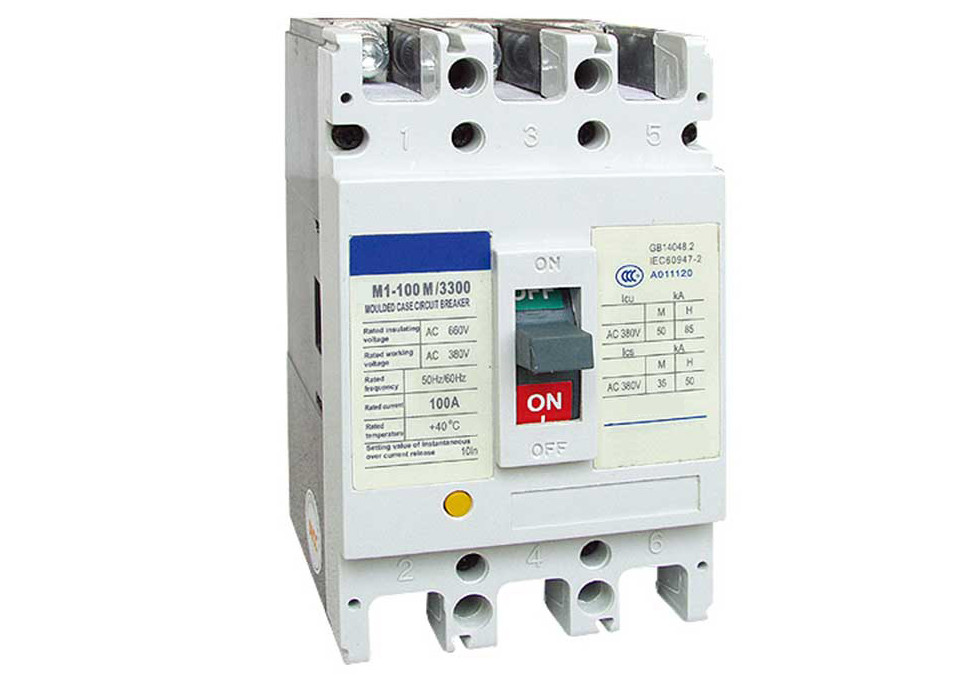

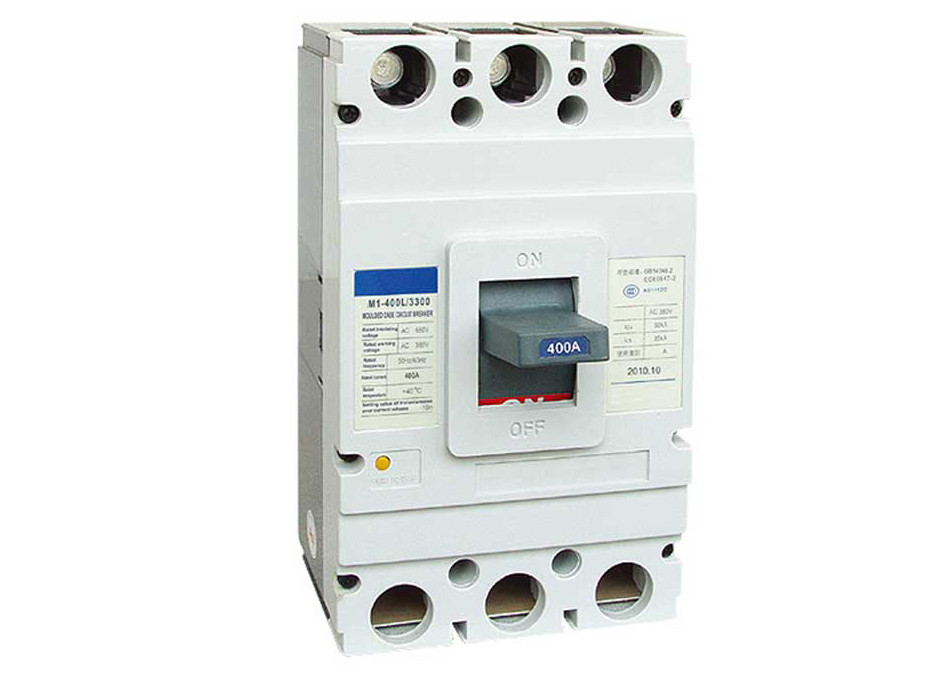

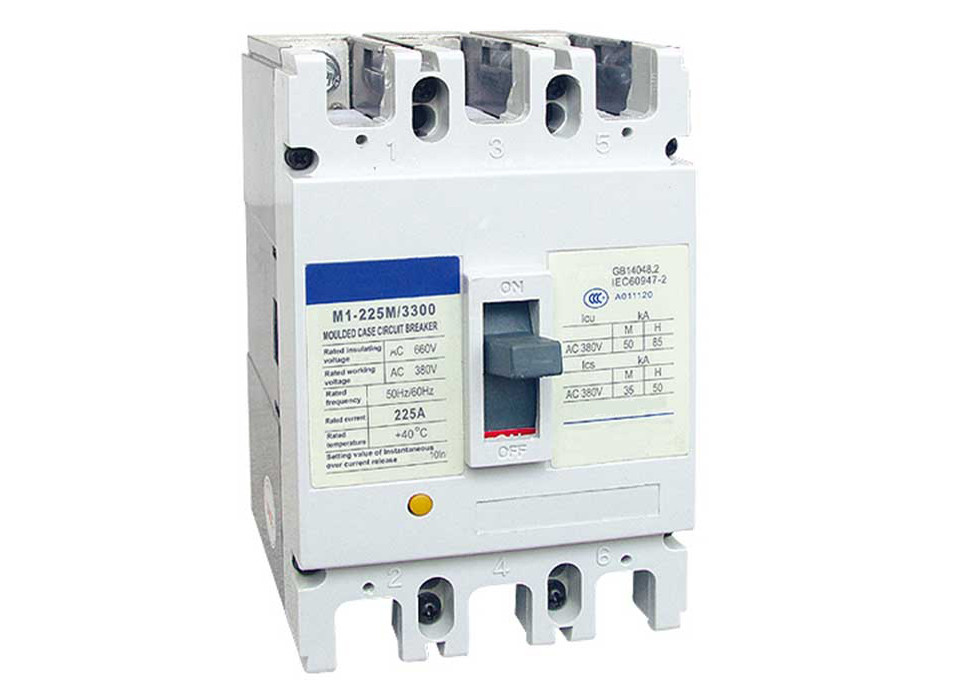

WCM1 moldeó el disyuntor 60HZ, disyuntor IEC60947-2 del caso del motor

Especificación técnica principal (table1)

Nota: 6A sin la protección termal
El N-polo de cuatro-polos que el triturador se localiza en el lado derecho del producto tiene cuatro tipos:
Mecanografíe A: Sin viaje-arriendo actual en el polo de N que hace todo el tiempo, no cerrándose y no abriéndose con los otros tres polos.
Tipo B: Sin viaje-lanzamiento actual en el polo de N que se cierra y que se abre con los otros polos.
Tipo C: Con el viaje-lanzamiento actual que se cierra y abriéndose con los otros tres polos.
Tipo D: Con el viaje-lanzamiento actual que haciendo todo el tiempo el cierre y la apertura con los otros tres polos.

Característica de la protección
La liberación termodinámica de un disyuntor proporciona la característica de retraso de tiempo inverso, mientras que la liberación magnética es la operación instantánea como se muestra en el cuadro 2 (disyuntor de la distribución) y el cuadro 3 (disyuntor de la protección del motor).


Table2

Table3

Accesorios del disyuntor
1 los accesorios externos del triturador
Dispositivo impulsado por motor de la operación
1) el esquema eléctrico del tipo dispositivo electromágnetico de la operación de CDM (AM1-63,100,225 que cabe) hierve el dibujo de siguiente (el esquema eléctrico de los accesorios externos del triturador en el marco punteado)

Descripción del código: SB1SB2stand para el botón. (proporcionado por los usuarios ellos mismos) número “1" “2" “3" soporte para el número de terminales de cableado.
Grado del voltaje: AC50Hz 230V 400V DC 220V
2) esquema eléctrico del tipo seebelows impulsados por motor del dispositivo de la operación del CD (AM1-400 que cabe 630 800) (esquema eléctrico de los accesorios externos del triturador en el marco punteado)

Descripción del código: SB1SB2stand para el botón. (proporcionado por los usuarios ellos mismos) “X” representa la línea terminales de la conexión
Grado del voltaje: AC50Hz 230V 400V DC 220V



Dispositivo rotatorio de la operación de la manija
El mecanismo se utiliza en disyuntor moldeado del caso para actuar el panel del drenaje-hacia fuera. El panel de Powerdistribution y la caja de la fuente fuera del panel dando vuelta a la manija, y asegurar el thedoor del panel no openned cuando el triturador que está prendido. El mecanismo de la mano-impulsión se puede equipar de dos tipos de la operación, una es manija del modelsquare de “A”, la otra es manija redonda modelo de “B”.

4,2 Lance el modelo y el código de los accesorios

SHT: Desvíe el lanzamiento; UVR: liberación del Debajo-voltaje; HACHA: Contacto auxiliar; AL: Contacto de la alarma

Lance el código de los accesorios del patternand	Nombre/tipo	WCM1-63, 100, 225	WCM1-400	WCM1-630	WCM1-800
200, 300	Ningunos accesorios	200: lanzamiento magnético (solamente protección) del cortocircuito 300: liberación magnética termal (sobrecarga y protección del cortocircuito)
208, 308	Contacto de la alarma
210, 310	Lanzamiento de la desviación
220, 320	Contacto auxiliar
230, 330	lanzamiento del Debajo-voltaje
240, 340	Lanzamiento de la desviación Contacto auxiliar
250, 350	Lanzamiento de la desviación lanzamiento del Debajo-voltaje
260, 360	Dos grupos de contacto auxiliar
270.370	lanzamiento del Debajo-voltaje Contacto auxiliar
218, 318	Lanzamiento de la desviación Contacto de la alarma
228, 328	Contacto auxiliar del contacto de la alarma
238, 338	contacto del releaseAlarm del Debajo-voltaje
248, 348	Lanzamiento de la desviación, contacto de la alarma, contacto auxiliar
268, 368	Dos grupos de contacto auxiliar, contacto de la alarma
278, 378	Liberación de la desviación, contacto de la alarma, liberación del Debajo-voltaje

Según las demandas del usuario, los accesorios podrían llevar para dirigir el resultado del alambre o la línea wiringterminals podría ser añadida (marque por favor hacia fuera en caso de hacer orden).

lanzamiento del Debajo-voltaje
Saque el diagrama del debajo-voltaje externamente (los accesorios internos en el marco punteado) Ue conectado módulo: AC50Hz 230V, 400V

Cuando el voltaje de la operación es el 35%~70% del voltaje clasificado, el shouldmake del lanzamiento del debajo-voltaje que el triturador dispara correctamente. Cuando el voltaje de la operación es el 85%~110% del voltaje clasificado, el shouldmake de la liberación del debajo-voltaje el cierre del triturador. En caso del voltaje de la operación menos el de 35% del voltaje clasificado, el debajo-voltaje shouldprevent el triturador del cierre. Nota: Solamente la liberación del debajo-voltaje se debe activar en avanzado, el triturador podría berecramped y dar vuelta-en, si no el triturador será dañado.


Lanzamiento de la desviación
El esquema del cableado (los accesorios internos en el marco punteado) “K” es el contacto del normal-cierre del interruptor de la cámara lenta conecta la bobina en serie en el lanzamiento de la desviación. Él vuelta-en o vueltas-apagado voluntariamente tan pronto como el triturador con./desc.

Grado del voltaje: AC50Hz 230V o 400V, lanzamiento de la desviación de DC 110V 220VThe debe hacer que el triturador dispara confiablemente cuando el voltaje de la operación es 70%~110%of el voltaje clasificado del control.

Contacto de la alarma
La posición del triturador en "OFF" o "ON"
La posición del triturador en “viaje libre” (alarma)	El interruptor B11 y B12 de “cercano” a “se abre”, el statusof B11 y el interruptor B14 de “abierto” a “cercano”

Contacto auxiliar
Cuando el triturador está en " de”		Para el triturador con el marco current400A y arriba
		Para el triturador con el marco current225A y abajo
Cuando el triturador está en " en”	Cuando el triturador está en "OFF", los contactos cambian de “cercano” a “se abren”. Cuando el triturador está en "OFF", los contactos cambian de “se abren " en el cierre”
