Protección ajustable moldeada serie de la salida del disyuntor del caso del NS

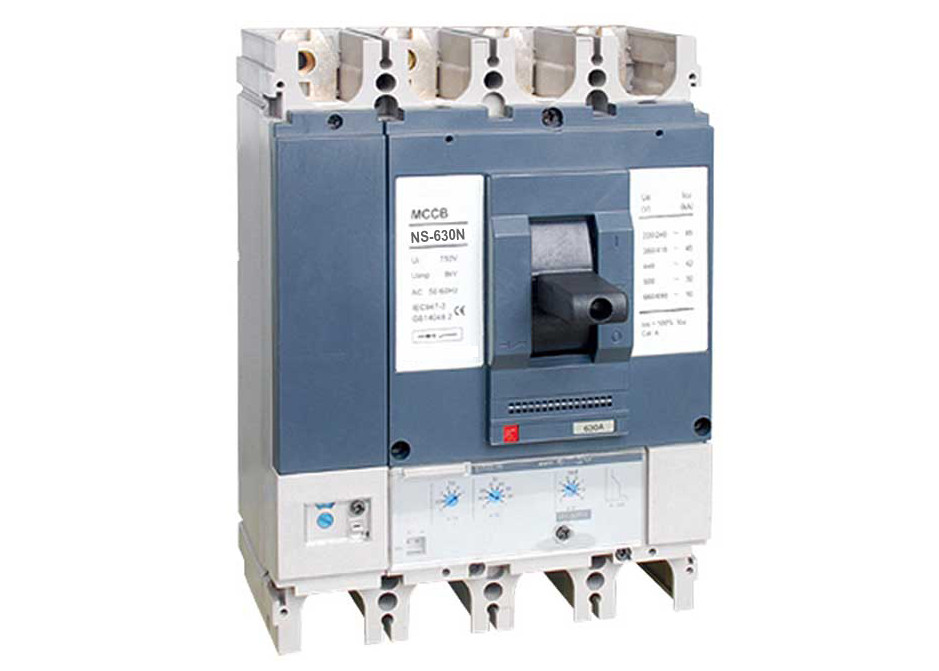

  • NS Series Moulded Case Adjustable Circuit Breaker Leakage Protection

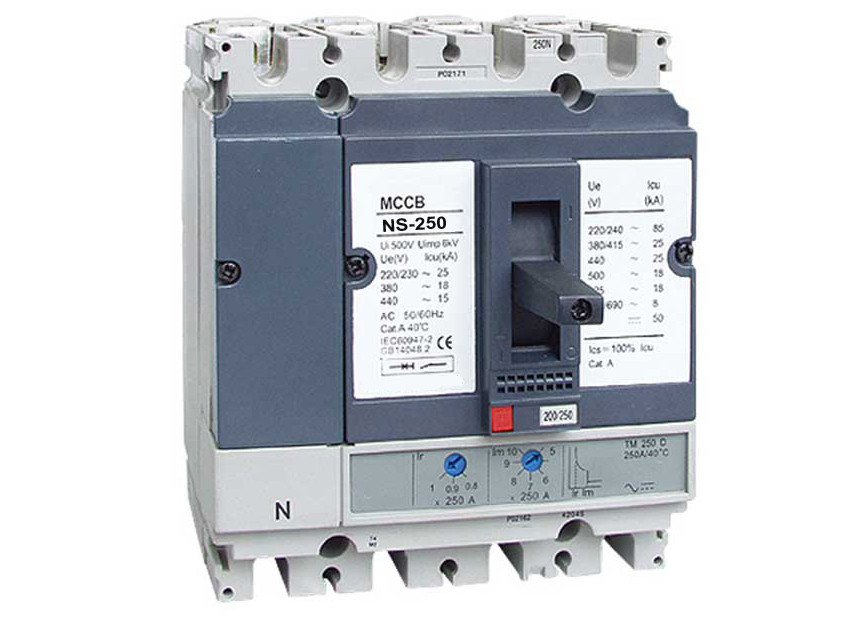

  • NS Series Moulded Case Adjustable Circuit Breaker Leakage Protection

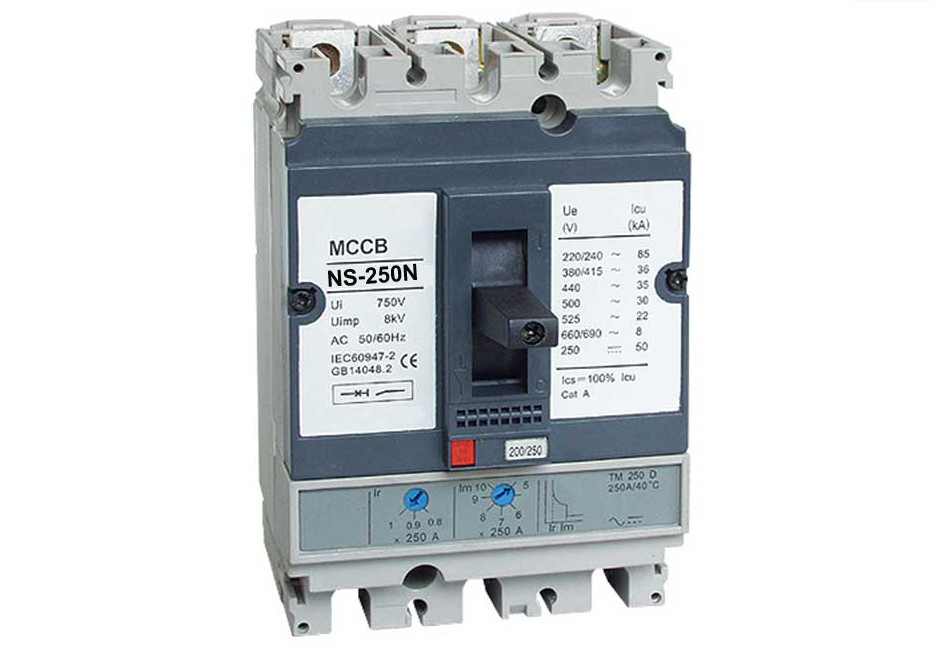

  • NS Series Moulded Case Adjustable Circuit Breaker Leakage Protection

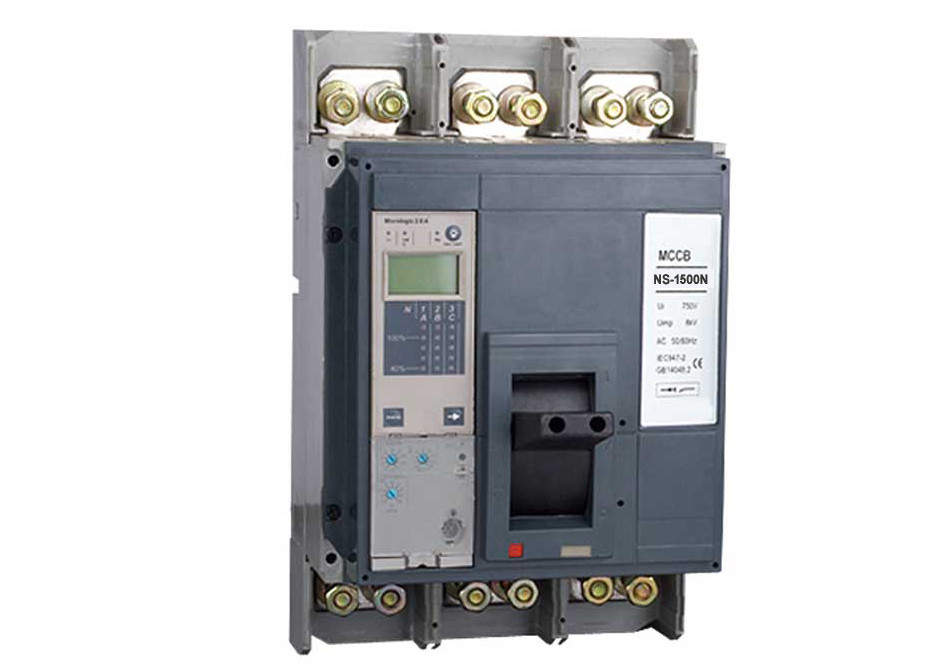

  • NS Series Moulded Case Adjustable Circuit Breaker Leakage Protection

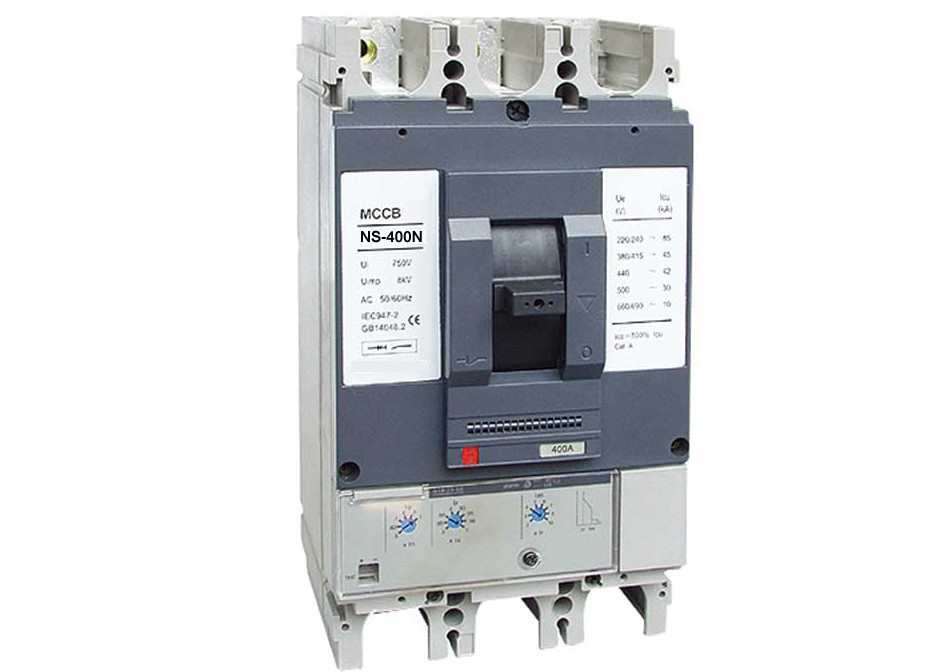

  • NS Series Moulded Case Adjustable Circuit Breaker Leakage Protection

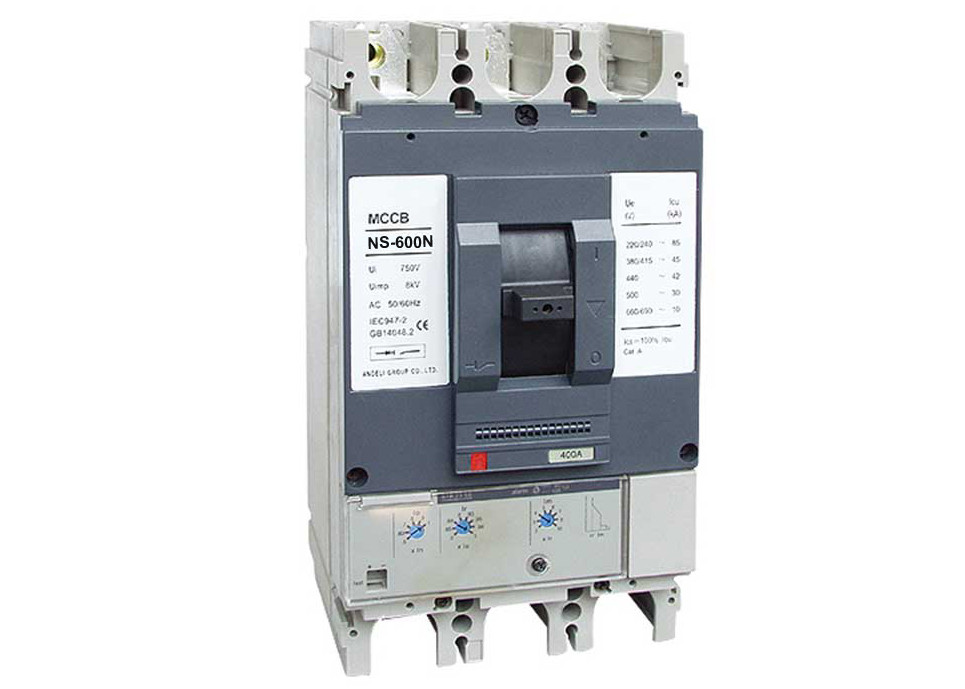

  • NS Series Moulded Case Adjustable Circuit Breaker Leakage Protection

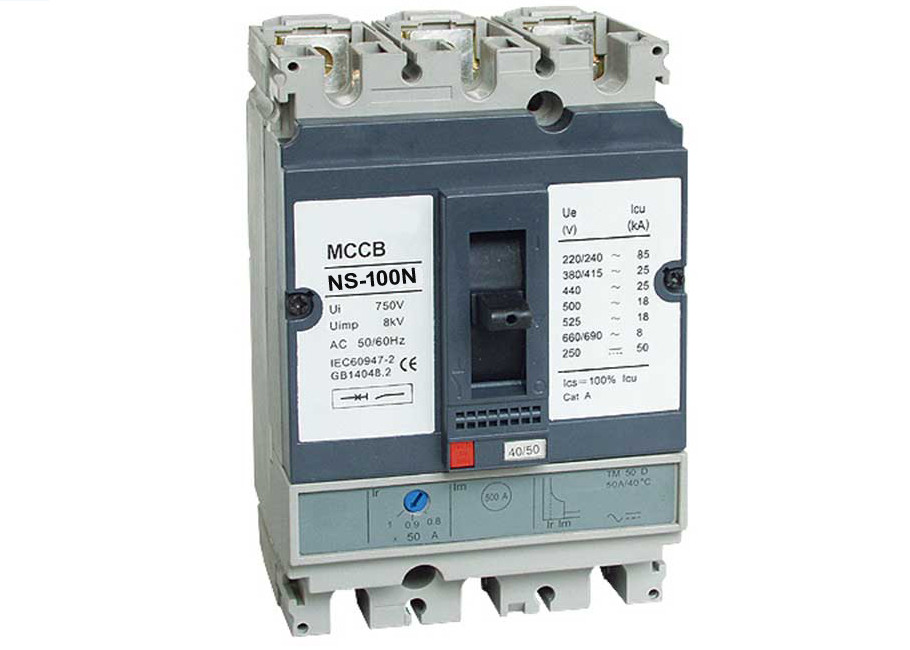

  • NS Series Moulded Case Adjustable Circuit Breaker Leakage Protection
Lugar de origen China, Zhejiang
Nombre de la marca Winston/OEM
Certificación CE,ROSH
Número de modelo NS
Cantidad de orden mínima 1PCS
Precio USD12 to USD450/PCS
Detalles de empaquetado Caja de cartón estándar de exportación
Tiempo de entrega 3-15days consiguen después el pago.
Condiciones de pago T/T, L/C, Paypal, pago en línea, RMB/USD
Capacidad de la fuente 10000pcs/month
Datos del producto
Material De plástico Polacos 3P, 4P
Actual de 12.5A a 1600A frecuencia 50/60HZ
OEM Sí
Alta luz

disyuntor del mccb

,

Disyuntor moldeado del caso
Deja un mensaje
Descripción de producto

Protección ajustable moldeada serie de la salida del disyuntor del caso del NS



El disyuntor moldeado serie del caso del NS es uno del triturador que adopta diseño avanzado international, tecnología de la fabricación a convertirse. El voltaje aislador clasificado es 750V, conveniente para la CA 50Hz (60Hz), voltaje de funcionamiento clasificado 690V o abajo, la corriente de trabajo clasificada es 12.5A to1250A del circuito y usado en la distribución de energía eléctrica, y la adaptación no-frecuente las condiciones normales, protegiendo el equipo del current& contra voltaje del overload&under, el marco clasificado breakerwith 400A actual del circuito o abajo, se puede utilizar en el comienzo no-frecuente del motor del mousecage, rompiéndose durante el trabajo, protegiendo el motor contra sobrecarga, &undervoltage del cortocircuito, el producto se ajusta al estándar IEC60947-2.

PARÁMETRO TÉCNICO

2. Especificaciones técnicas principales

Tipo

Número de poste

Voltaje aislador clasificado (V)

Voltaje de funcionamiento clasificado (V)

Último cortocircuito clasificado que rompe la capacidad Icu (KA) en 380/415V

Los servies clasificados cortocircuitan la fractura de la capacidad Ics en 380/415V (KA)

Funcionamiento de la operación

Categoría de la utilización

EN

DE

NS-100N

3, 4pole

750

690 y abajo

25

25

1500

8500

A

NS-100H

70

70

NS-100L

150

150

NS-160N

36

36

1000

7000

NS-160H

70

70

NS-160L

150

150

NS-250N

36

36

1000

7000

AM2-250H

70

70

NS-250L

150

150

NS-400N

45

45

1000

4000

NS-400H

70

70

NS-400L

150

150

NS-630N

45

45

1000

4000

NS-630H

70

70

NS-630L

150

150

NS-1250N

polo 3

50

37,5

1000

4000

NS-1600N

50

37,5

Nota: 1. El triturador del N-polo no tiene ninguna protección que cerrándose y abriéndose con los otros tres polos.

           2. El tipo de magnético termal para NS-400/630 no tiene ningún cuatro polos.

Parámetro técnico principal de 3 unidades del viaje
Lanzamiento magnético termal

Protección ajustable moldeada serie de la salida del disyuntor del caso del NS 0

Tipo

CurrentIn clasificado (A)

Nota

NS-100

12,5, 16,20,25,32,40,50,63,80,100

Tadjustable (los 0.8~1In) M ajustable (los 5~10In)

NS-160

16,20,25,32,40,50,63,80,100,125,160

NS-250

160.180.200.225.250

NS-400

315.350.400

NS-630

400.500.630

NS-1250

800,1000,1250

Tadjustable (los 0.8~1In) M fijado

NS-1600

1000,1250,1600


Lanzamiento electrónico
NS 22SE: protección de las redes de distribución de baja tensión para NS-100160250
Protección ajustable moldeada serie de la salida del disyuntor del caso del NS 1

1. Protección contra sobrecarga con el umbral ajustable
2. Protección del cortocircuito con el umbral ajustable
3. Indicación de la carga: luz en el 90% del umbral del ajuste del Ir;
El destellar en 105% o más del umbral del ajuste del Ir



Tipo

Corriente clasificada adentro (A)

Nota

NS-100

40.100

Ir=0.4~1×In (48 ajustables que fijan)
El disparar entre 1.05~.3×Ir (IEC60947-2)
(Protección contra sobrecarga de largo tiempo)
Im=2-3-4-5-6-7-8-10×Ir
(Protección del cortocircuito)

NS-160

40.100.160

NS-250

40.100.160.250



NS 22ME: protección del motor para NS-100160250

Protección ajustable moldeada serie de la salida del disyuntor del caso del NS 2
1. Protección contra sobrecarga con el umbral ajustable, según lo definido por la clase que dispara 10 de IEC60947-4 (2)
2. Protección del cortocircuito con el umbral fijo (13xIr)
3. protección del fracaso de la fase (el disparar de retraso de tiempo entre 3.5s-6s)
4. Indicación de la carga: oscuridad menos de 105% del umbral del ajuste del Ir;
El destellar en 105% o más del umbral del ajuste del Ir



Tipo

Corriente clasificada adentro (A)

Nota

NS-100

40,50,80,100

Ir=0.6-0.63-0.67-0.71-0.75-0.80-0.85-0.90-0.95-1×In

NS-160

40,50,80,100,150

NS-250

40,50,80,100,150,220


NS 23SE: protección de las redes de distribución de baja tensión para NS-400630

Protección ajustable moldeada serie de la salida del disyuntor del caso del NS 3

1. Protección contra sobrecarga con el umbral ajustable
2. Protección del cortocircuito con el umbral ajustable
3. Indicación de la carga: luz en el 90% del umbral del ajuste del Ir;
El destellar en 105% o más del umbral del ajuste del Ir



Tipo

Corriente clasificada adentro (A)

Nota

NS-400

400

Ir=0.4~1×In (48 ajustables que fijan)
El disparar entre 1.05~1.3×Ir (IEC60947-2)
(Protección contra sobrecarga de largo tiempo)
Im=2-3-4-5-6-7-8-10×Ir
(Protección del cortocircuito)

NS-630

630

NS 53UE: protección de las redes de distribución de baja tensión para NS-400630

Protección ajustable moldeada serie de la salida del disyuntor del caso del NS 4

1. Protección contra sobrecarga con el umbral ajustable, según lo definido por IEC60947-2
2. Protección del cortocircuito con el umbral ajustable
3. Protección instantánea del cortocircuito
4. Protección de la falta de tierra con el umbral ajustable
5. Indicación de la carga: luz en el 90% del umbral del ajuste del Ir;
Destellando más que umbral del ajuste del Ir
6. Indicación de la falta
El LED indica el tipo de falta que causó disparar
Sobrecarga (protección del LT) o temperatura componente anormal (>Ir);
Cortocircuite (ST o protección instantánea) (>Im);
Falta de tierra (si la opción de la protección de la falta de tierra está presente) (Ig);
Malfuncionamiento del microprocesador ((>Ir) y (>Im) los LED se encienden, más (Ig) el LED si la opción de la protección de la falta de tierra está presente)
Con pilas. La batería de repuesto se suministra en una caja del adaptador. Cuando ocurre una falta, el LED que indica el tipo de la falta, luces por cerca de 10 minutos. La información sin embargo se almacena en memoria. El LED puede ser iluminado presionando el botón de la prueba. El LED se apaga automáticamente y se despeja la memoria cuando se reajusta el disyuntor.



Tipo

Corriente clasificada adentro (A)

Nota

NS-400

400

Ir=0.4~1×In (48 ajustables que fijan)
El disparar entre 1.05~1.3×Ir (IEC60947-2)
en el tiempo del viaje 6×Ir: 1s, 2s, 4s, 8s, 16s (ajustables)
(Protección contra sobrecarga de largo tiempo)
Isd=1.5-2-3-4-5-6-7-8-10×Ir
Tiempo del viaje: 0s, 0.1s, 0.2s, 0.3s adjustable+I2t
(Protección de retraso de tiempo corta del cortocircuito)
Ii=1.5-2-3-4-6-7-8-10-11×Ir
(Protección instantánea del cortocircuito)
Ig=0.1-0.2-0.3-0.4-0.5-0.6-0.7-0.8-1×Ir
Tiempo del viaje: 0.1s, 0.2s, 0.3s, 0.4s adjustable+I2t
(Protección de la falta de tierra) (si la opción está presente)

NS-630

630

NS 43ME: protección del motor para NS-400630

Protección ajustable moldeada serie de la salida del disyuntor del caso del NS 5
1. Protección contra sobrecarga con el umbral ajustable, según lo definido por la clase que dispara 10A de IEC60947-4 (2), 10 y 20
2. Protección del cortocircuito con el umbral ajustable (6… 13xIr)
3. Protección del fracaso de la fase (lanzamiento electrónico incorporado: actúa el currentat monofásico desequilibrado el 40% y más que) (4s el ¡de retraso de tiempo que dispara el À10%), según lo definido por IEC60947-4.1
4. Indicación de la carga: Destellando más que umbral del ajuste del Ir
5. Indicación de la falta
El LED indica el tipo de falta que causó disparar
Sobrecarga (protección del LT) o temperatura componente anormal (>Ir);
Cortocircuite (ST o protección instantánea) (>Im);
Organice el fracaso (LED derecho);
Malfuncionamiento del microprocesador ((>Ir) (>Im) y fracaso LED todo de la fase se encienden)
Con pilas. La batería de repuesto se suministra en una caja del adaptador. Cuando ocurre una falta, el LEDindicating el tipo de la falta, luces por cerca de 10 minutos. La información es inmemory sin embargo almacenado. El LED puede ser iluminado presionando el botón de la prueba. Se despeja los automaticallygoes del LED apagado y la memoria cuando se reajusta el disyuntor.


Tipo

Corriente clasificada adentro (A)

Nota

NS-400

400

Ir=0.4~1×In (48 ajustables que fijan)
Grado del viaje: clase 10A, 10,20 (IEC60947-4)
(Protección contra sobrecarga de largo tiempo)
Im=6-7-8-9-10-11-12-13×Ir
(Protección del cortocircuito)

NS-630

630


4. Accesorios


Accesorios

Voltaje de funcionamiento clasificado

Consumo

Para el tipo

Recogida

Sello-en

Lanzamiento de la desviación (MX)

24V
100V
220/230V
380/400V

<10va>

<5va>

AM2-100~630

Debajo de-voltagerelease (la O.N.U)

220/230V
380/400V

<10va>

<5va>


Accesorios

Voltaje de funcionamiento clasificado

Consumo

Para el tipo

AC12

AC15

Contacto auxiliar (DE)

380/400V

6

3

AM2-100~630

Contacto de la alarma (AL)

380/400V

6

3


Manija rotatoria
Manija rotatoria directa
Grado de protección: IP40
Función:
1) conveniencia para el aislamiento
2) indicación de tres posiciones 0 (apagado) I (encendido) y disparado
3) presiona “empuje disparar” el botón, puede libre
4) visibilidad de y acceso a los ajustes de la unidad del viaje
5) el disyuntor se puede cerrar en la posición de reposo por un a tres candados, diámetro 5 a 8m m (no proveído)
Manija rotatoria extendida
Grado de protección: IP55
Función:
1) conveniencia para el aislamiento
2) indicación de tres posiciones 0 (apagado) I (encendido) y disparado
3) visibilidad de y acceso a los ajustes de la unidad del viaje cuando la puerta está abierta
4) abertura de la puerta prevenida cuando el disyuntor está prendido
5) el disyuntor se puede cerrar en la posición de reposo por un a tres candados, diámetro 5 a 8m m (no proveído). La fijación previene la apertura de la puerta de la centralita telefónica

5.Installation
El disyuntor se puede montar verticalmente, horizontalmente o completamente en su parte posterior sin ningún reducir la capacidad normal de características.
6.Fix
Montando en la placa, montando en los carriles
7.Connection
Conexión del panel de delante, conexión negra del panel, conexión enchufable
8. Dimensión del esquema y de la instalación

Protección ajustable moldeada serie de la salida del disyuntor del caso del NS 6
Protección ajustable moldeada serie de la salida del disyuntor del caso del NS 7
Protección ajustable moldeada serie de la salida del disyuntor del caso del NS 8
Protección ajustable moldeada serie de la salida del disyuntor del caso del NS 9
Protección ajustable moldeada serie de la salida del disyuntor del caso del NS 10
Protección ajustable moldeada serie de la salida del disyuntor del caso del NS 11
NS-100~630


milímetro

C

C1

C2

C3

G

G1

G4

G5

H

H1

H2

NS 100/160/250N/H/L

29

76

54

108

62,5

125

70

140

80,5

161

94

NS 400/630N/H/L

41,5

116

92,5

184

100

200

113,5

227

127,5

255

142,5



milímetro H3 H4 H5 H6 H7 K K1 K2 L L1 L2 P1 P2 P4 P5
NS 100/160/250N/H/L 188 160,5 321 178,5 357 17,5 35 70 52,5 105 140 81 86 111* 83
NS 400/630N/H/L 285 240 480 237 474 22,5 45 90 70 140 185 95,5 110 168 107



milímetro

P6

R

R1

R2

R4

R5

φT

φT4

(Ue)

NS 100/160/250N/H/L

88

14,5

29

54

108

143

6

22

≤32

NS 400/630N/H/L

112

31,5

63

71,5

143

188

6

32

≤32
