El contactor magnético 380V, 3 de la CA del plástico 6A 9A organiza el contactor para el motor del control

El contactor magnético 380V, 3 de la CA del plástico 6A 9A organiza el contactor para el motor del control

1. Uso:

Contactor de la CA de la serie de CJX2-E (en adelante ser referido como contactor), se aplica principalmente al circuito de la CA 50/60Hz, y el voltaje de aislamiento clasificado 690V.When usado en AC-3, y el voltaje operativo clasificado 380V y corriente clasificada hasta 9A, para el circuito de larga distancia y la frecuencia de fractura que comienzan o controla el motor. Combinado con la retransmisión termal apropiada de la sobrecarga puede proteger el circuito de la carga. El contactor puede comenzar y controlar con frecuencia electomotor de la CA.
Este producto confirma a GB14048.4, estándar IEC60947-4-1.

2. Modelo y significado:



3. Condiciones del funcionamiento normal y de la instalación:

3,1 Temperatura del aire ambiente: -5℃~+40℃, el valor medio no debe exceder +35℃ en el plazo de 24 horas.

3,2 Elevación: a lo más los 2000m.

3,3 Condiciones atmosféricas: Cuando la temperatura en 40, la humedad relativa del atomsphere debe ser a lo más el 50%, cuando en las temperaturas relativamente bajas, podría tener humedad relativa más alta. La humedad relativa máxima mensual podía ser no más el que 90%. Las medidas especiales se deben llevar dúos el acontecimiento de rocían.

3,4 Clase de contaminación: Clase 3

categoría 3.5Installation: III

3,6 Condiciones de la instalación: El grado de inclinación entre la superficie apropiada y la superficie vertical no debe excederse

3,7 Choque del impacto: El producto se debe instalar y utilizar en el lugar en donde a menudo las sacudidas y los impactos.


Parámetro de la técnica:



4. Parámetro principal y característica técnica:



Artículo	Parámetro	Modelo	06	09
Corriente operativa clasificada (A)	380V	AC-3	6	9
		AC-4	2,6	3,5
Valtage clasificado del aislamiento (V)			69.	69.
Corriente convencional de la calefacción (A)			16	16
Poder del motor trifásico controlable de la ardilla-jaula (kilovatio) AC-3	220V		1,5	2,2
	380V		2,2	4
	660V		3	5,5
Frecuencia operativa (operations/h)	Vida eléctrica	AC-3	1200	1200
		AC-4	300	300
	Vida de Mechancal		3600	3600
Vida eléctrica (10*10*10*10operations)		AC-3	50	50
		AC-4	10	10
Vida mecánica (10*10*10*10operations)			1000	1000



Artículo	Parámetro	Modelo	06	09
Bloque auxiliar del contacto	Combinación		F4-E20, F4-E02, F4-E11
	corriente convencional de la calefacción		6A	6A
	Controle la capacidad		AC-15 360V; DC-13 33W
Hacer juego el modelo de fusión			RT16-16	RT16-16
Consumo de energía media (VA) 50Hz 20℃	Recogida		30	30
	El sostenerse		4,5	4,5
Número de pedazo			1	1
Cable (² del milímetro)			2,5	2,5
Tamaño del tornillo			M3	M3
Ajuste del esfuerzo de torsión (▪ de N m)			0,5	0,5
Peso de unidad (kilogramos)	CJX2-E		0,15	0,15
	CJX2-EN		0,3	0,3

5. Dimensiones del guardapolvo y de montaje:

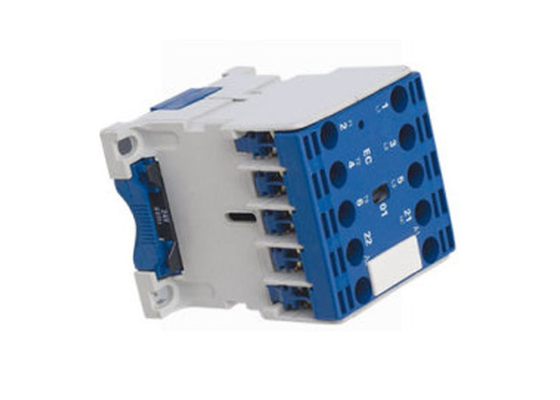

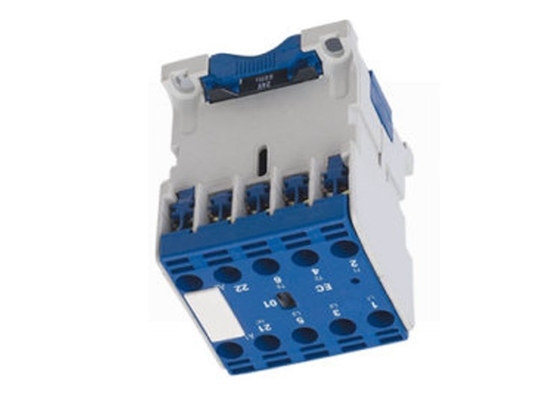

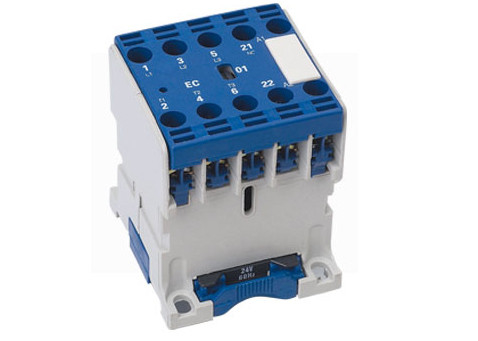

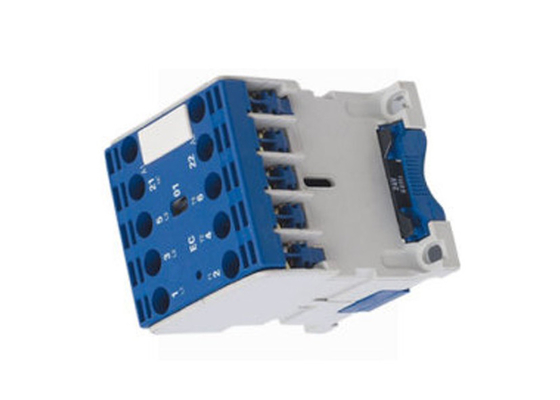

Imagen del producto



6. Instrucciones que ordenan:

Al poner una orden, usted debe señalar el abajo:
Nombre de producto y modelo, voltaje operativo clasificado y frecuencia de la bobina, cantidad de la orden.
Ejemplo que ordena: CJX2-E0910 CA 220V 50HZ 10PCS
