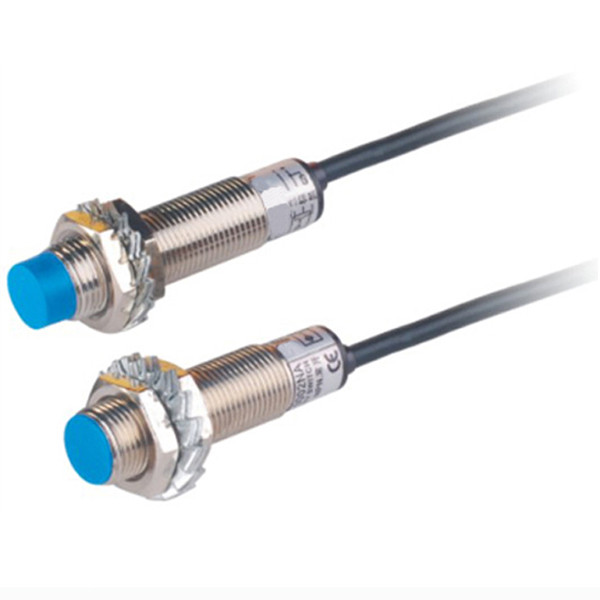

CM12 NPN NC DC6 - cuenta capacitiva del sensor de proximidad 36V las botellas







La superficie de la inducción del sensor de la capacitancia se compone de dos electctrodes mentales coaxiales, que de un condensador y conectados en el circuito de la oscilación de RC, apenas como un electrodo abierto del condensador.

Al conectar con la fuente de alimentación, el oscilador de RC no funciona. Cuando un objeto es electrodo del condensador del eto de los clos, la capacidad del condensador aumentará, y el oscilador vibrará. Con el tratamiento del circuito detrás de la etapa, ambas señales de paran la oscilación y la oscilación será convertida a las muestras del interruptor para comprobar la existencia del objeto. esta distancia puede ser obtenida, pero al objeto del no metal, la distancia de la acción es d etermined por la constante dieléctrica material, la constante más dieléctrica, más la distancia de la acción será obtenido.







categoría 1.Switch: Lm: Tipo de la inductancia

                            Cm: Tipo de la capacitancia

                            SM: Tipo de Pasillo

                            : Tipo a prueba de explosiones de la seguridad

                            Xm: Tipo linear mimético

                             Hm: Tipo de Reed

                             Ru: Tipo ultrasónico

2.Diameter del sensor: M12

voltaje 3.Working:

                30: 6-36VDC 310:5-24VDC 320:12-60VDC
                330: 10-30VDC 340:10-55VDC 350:10-60VDC
                360: 5-36VDC 20:90 - 250VAC 210:24-250VAC
                220: 380VAC40: 12-240VDC/24-240AC
                50: Voltaje especial

distancia 4.Detection: 01: 1m m 05: 5m m 10: 10m m ......

forma 5.Output: N: Salida trifilar de DC NpN
                       P: Salida trifilar de DC PnP
                       L: Salida de dos hilos de DC
                         : Salida de dos hilos de la CA
                      J: Salida del contacto de retransmisión
                     NP: Salida del doble de NpN+PnP

estado 6.Output: A: (no) (no) normalmente abierto
                        B: (nc) (nc) normalmente cercano
                        C: (ninguno-nc) cierre normalmente Abierto-Normal (no+nc)
                        MU: Voltaje mimético
                        MI: Corriente mimética
                        Mui: Voltage+Current

funciones 7.Subsidiart: T: con el conector de la aviación
                                   Y: impermeable, prueba de aceite
                                    I: requisito especial
                                   H: resistencia da alta temperatura
                                   R: tipo del anillo



8.L: De larga distancia
